不會DIY的設計師不是好的定制影院「大瀝雅瑤綠洲」多功能影音室案例分享

Private Theatre    私人影院

影院. × 娛樂&設計

影音娛樂與設計的碰撞

01

前序

隨著全景聲技術在新推出的影片中應用的越來越廣泛，廣大家庭影院愛好者也開始更加關注全景聲音箱的安裝。

杜比全景聲Dolby Atmos，這項革命性的音頻技術已經完全進入家庭影院的領域，給愛的電影、音樂、游戲等帶來了一個全新的令人激動的沉浸式真實體驗?？梢哉f(shuō)，杜比全景聲是這20年來，自環繞聲之后令人激動的音頻技術了，有了它，內容制作者可以使聲音在房間里精準的定位（包括頭頂），使娛樂難以置信。

設計風格特別

高端簡約的冷淡風

造型簡潔洗練

極富設計感

定制創意感強

02

項目基本信息簡介

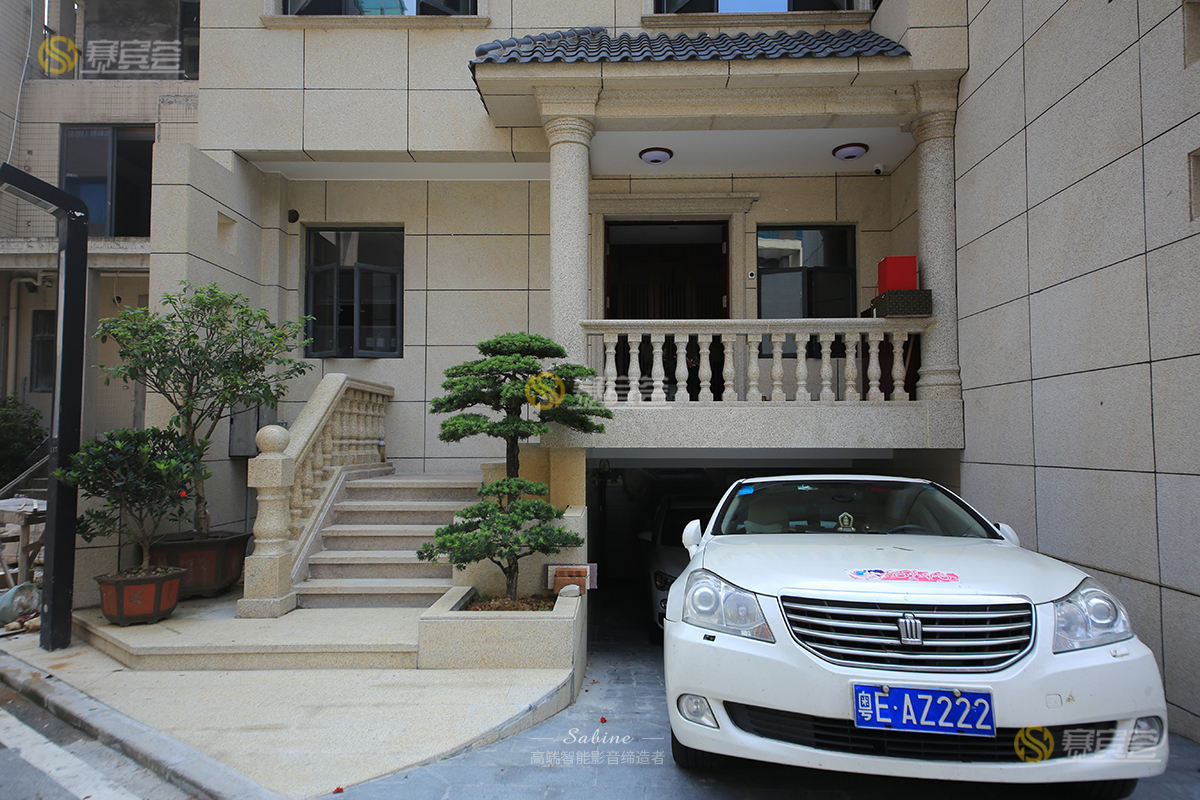

今天介紹的案例【雅瑤綠洲】項目，位于廣佛都市圈強城市帶——瀝桂新城城市軸北端，珠江支流雅瑤水道大瀝段；【雅瑤綠洲】承載原生自然稟賦，緊鄰南海碧桂園，周邊高端別墅樓盤林立，為名門世家有品味的業主傳承居所。

在我們眾多案例當中，此項目地的案例已經占據了三個，各個項目獨具匠心，風格各有千秋（可點擊鏈接閱覽）

客戶方梁總，有著歷經歲月沉淀之后的穩重氣質，同時也是一個樂善好施的人，平時的生活中除了家庭事業之外，多數是在廣東周邊組織慈善活動，進行公益事業，梁總為人非常熱情慷慨，而且低調謙和毫無架子，對于家里所打造的此間家庭影院，他希望定制出簡約風格，不喜歡太過于張揚的設計，透露家里人喜歡藍咖色系，因?yàn)橛X(jué)得藍色比較端莊優雅，供家人在休閑時光之余享受全家?jiàn)蕵?lè)的相處模式，對于此間多功能影音室，設備隱匿其中聲音有跡可循，聽演唱會時音質干凈還原度高，觀影時全景聲的設計代入感很強，仿佛身臨其境，K歌時輕松耐唱，梁總表示非常的滿意。

項目地理位置：佛山大瀝雅瑤綠洲

工程總造價：10萬

地理空間：35㎡左右

項目類別：地下室專業影院+卡拉OK系統+完善專業的售后服務

03

配套方案

美國OSD 5.1.2全景聲影院

美國OSD T61主音箱/中置音箱/環繞音箱：5只

美國OSD R51全景聲天花箱：2只

丹麥DALI SUB E-12F低音炮：1臺

日本天龍 AVR-X2400H AV功放：1臺

Optoma HCF337ST投影機：1套

英國ISKscreen H120寸畫框幕：1張

高端無線云更新4.0聲道

天行視點8T全高清點歌機：1套

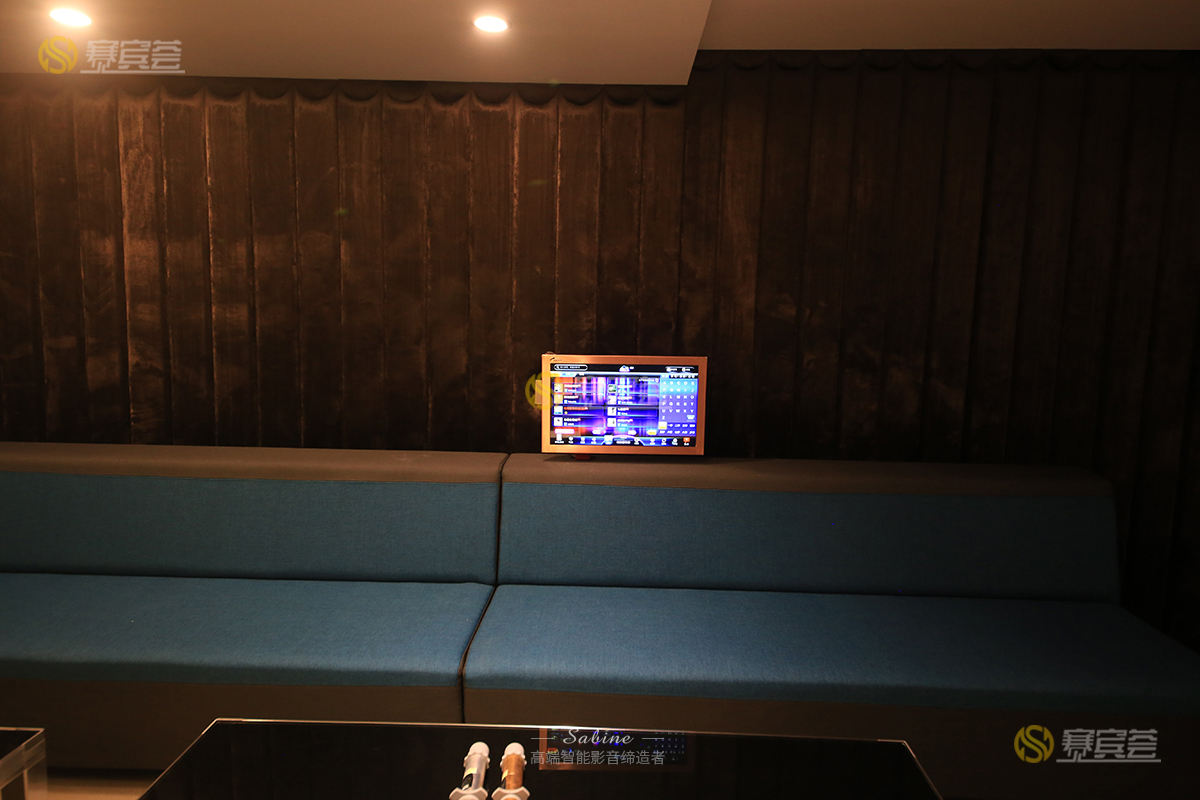

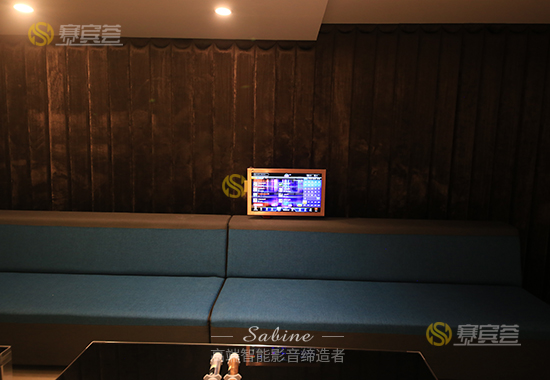

天行視點22寸觸摸屏：1臺

英國MASU KE12主音箱：4只

英國MASU OEM X5定制版前級效果器：1臺

英國MASU OEM PH4800四通道后級功放：1臺

英國MASU OEM PR380電源時序器：1臺

方案

搭配

美國OSD Audio

位于美國加州南部的OSD AUDIO公司成立于2003年，著重于針對不同消費者而制作不同的喇叭產品。目前OSD擁有世界上專業的各類研發設備及設計軟件，使OSD在行業內保持精湛技術的領先地位。

為了表現優質的聲音還原，OSD AUDIO在產品的設計和用料上十分講究，產品有一套十分嚴格的生產和出廠秩序，這點從其產品的設計與制作上便能深深體現出來，OSD AUDIO自然、飽滿的音質表現，受到業主的青睞。

嵌入式定制安裝音箱

針對業主喜歡簡約風格的設計，而美國OSD良好的配合了這一點：隱藏性：傳統影院的器材擺放其實對觀影來說是一個硬傷，空間變窄，遮擋幕布，嵌入式影院的延生則完全將這個弊端解決。視覺性：嵌入式影院的設計完全以環境為設計中心，整體加以美學與聲學處理，將音箱全部隱藏起來，達到完全統一的視覺效果，嵌入式影院占據的墻面面積是完全“隱藏”了，還有節省空間的作用。

主音箱/中置音箱/環繞音箱：OSD Audio T61

喇叭：6.5寸聚乙烯振盆

高音：0.5寸軸轉絲膜頂高音

響應頻率：45—20k

功率：100W

靈敏度：86dB

阻抗：8ohm

尺寸：314.96mm*228.6mm

深度：91.95

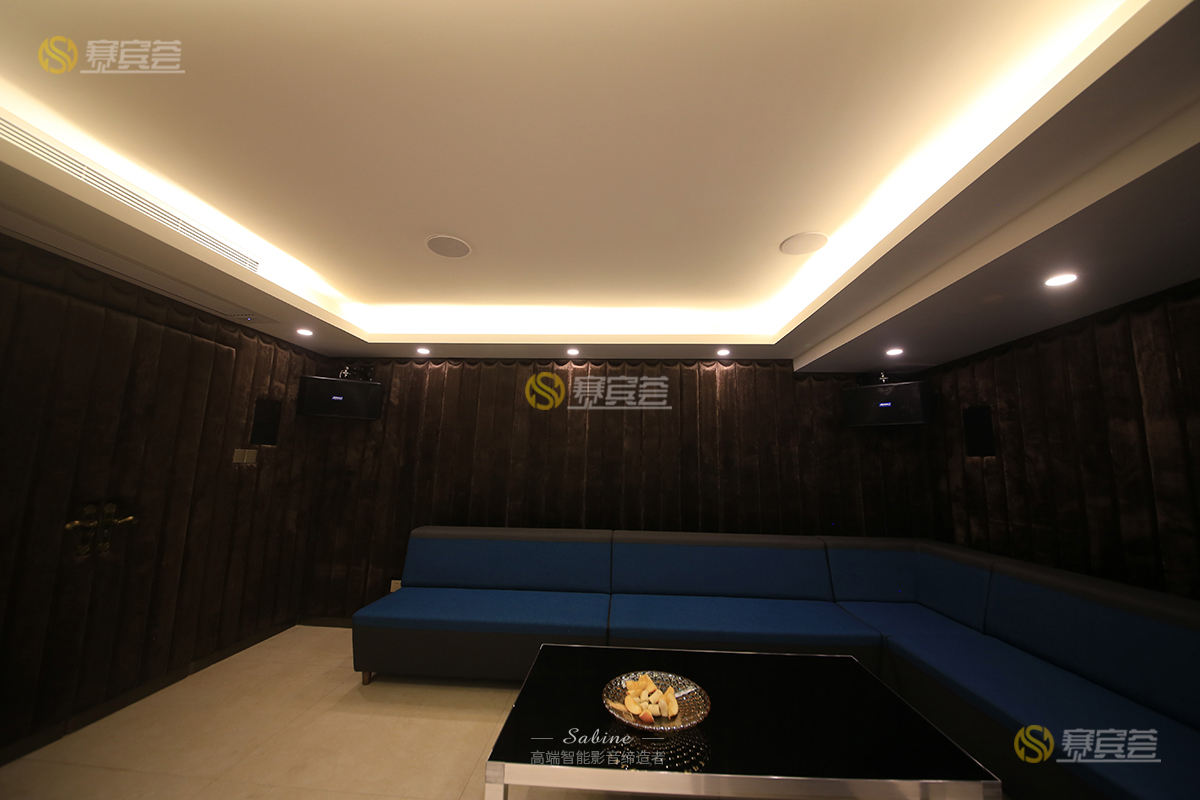

全景聲天花箱

全景聲天花音箱選用2路2單元OSD R51系列 , 1”高音,5”低音,專業源自細節，音箱配置的絲膜軸轉高音提供了絲絲入扣的細節同時，可旋轉式的設計也保證了在各種復雜安裝環境下能有著同樣精準的定位。而尤其是頂置的天花音響R系列有著30度的傾斜角度，更適合空間內精準定位的要求。

天花全景聲音箱OSD Audio R51

喇叭：5.25寸聚乙烯振盆

高音：0.5寸軸轉絲膜頂高音

響應頻率：65-20kHz

功率：75W

靈敏度：85dB

阻抗：8ohm

尺寸：208.28mm

深度：96.77mm

開孔尺寸：168mm

奧圖碼高清投影視訊

為了滿足客戶專業的審美需求，奧圖碼的家庭影院投影機專門為畫面質量和色彩的精準度設置了一個新的標準，同時，可以靈活的安裝和連接家庭影院系統。

這款專用家用投影機，3500流明度白色亮度/色彩亮度，25000:1高對比度，投射比：0.499：1，短焦   314 x 223 x 102 mm，1.2米投影100寸，色彩鮮艷自然，鏡頭位置記憶功能，ISF認證，讓炫彩畫面如期而至。

默默無聞的后備軍團

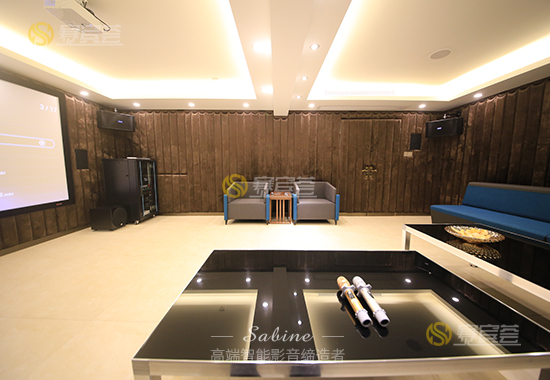

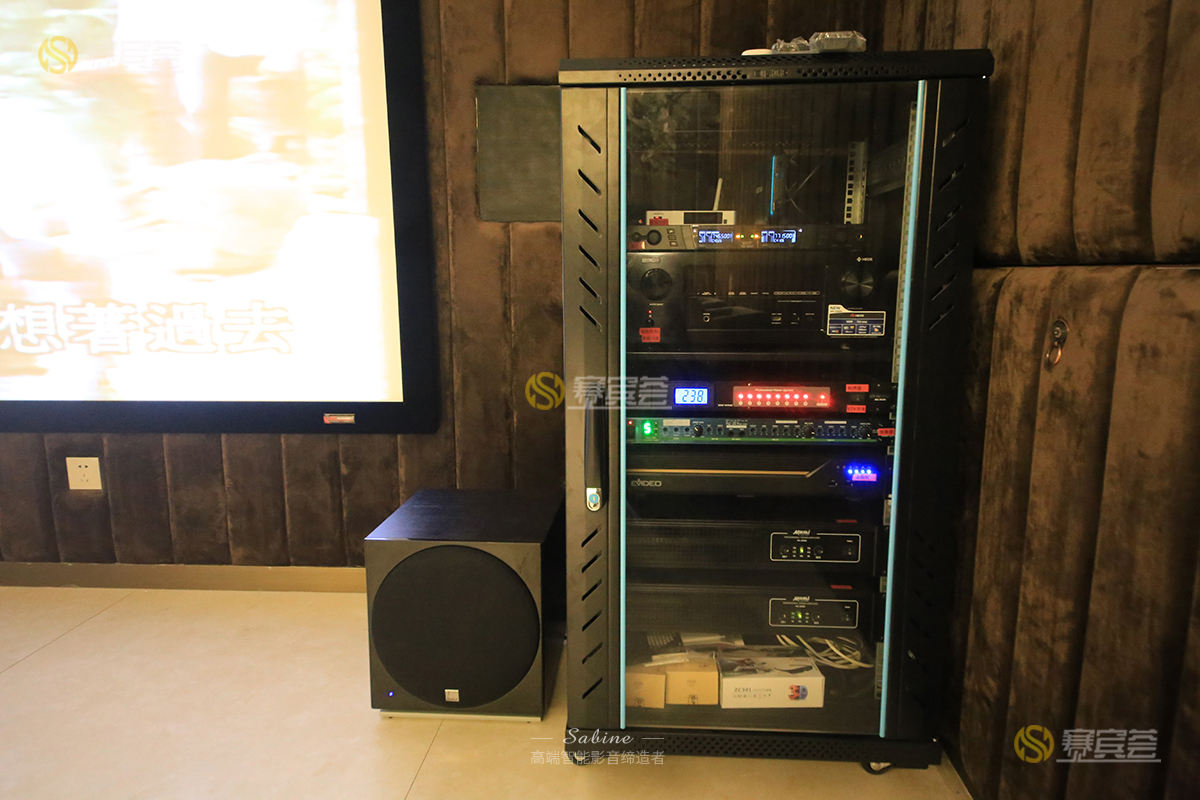

低音配置選擇了達尼E-12F的規格，它頻率范圍 (+/- 3dB) [Hz] min: 28； 頻率范圍 (+/- 3dB) [Hz] max: 190；  大功放輸出功率 [W]: 220； IEC連續功率輸出[W]: 170； 低音表現震撼有力，感受拳拳到肉的重量感。其他例如天龍的AVR-X2400H功放以及3D藍光播放機等其他設備，均井然有序的擺放進由公司專門定制的猛犸機柜中，為空間提供了整齊羅列的視覺效果，保護設備的同時又起到了防塵的效果，業主梁總也說“這個不錯”。

4.0聲道KTV設備

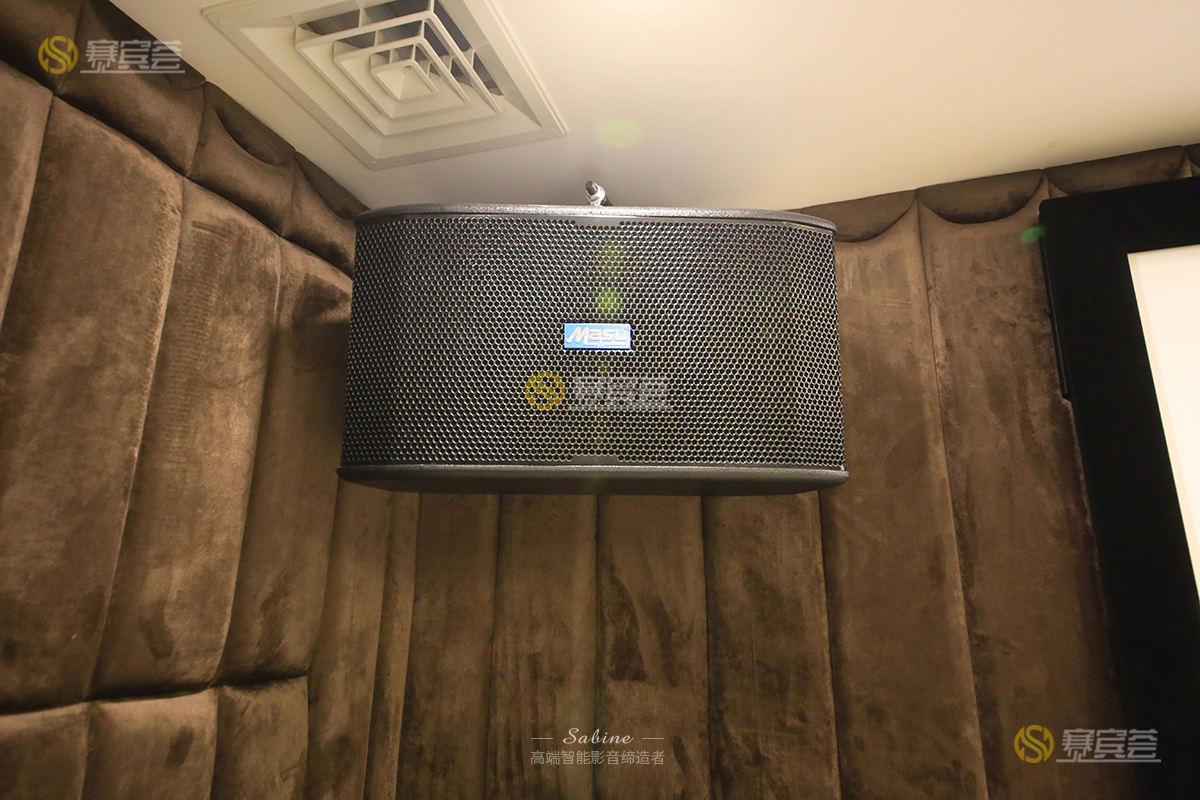

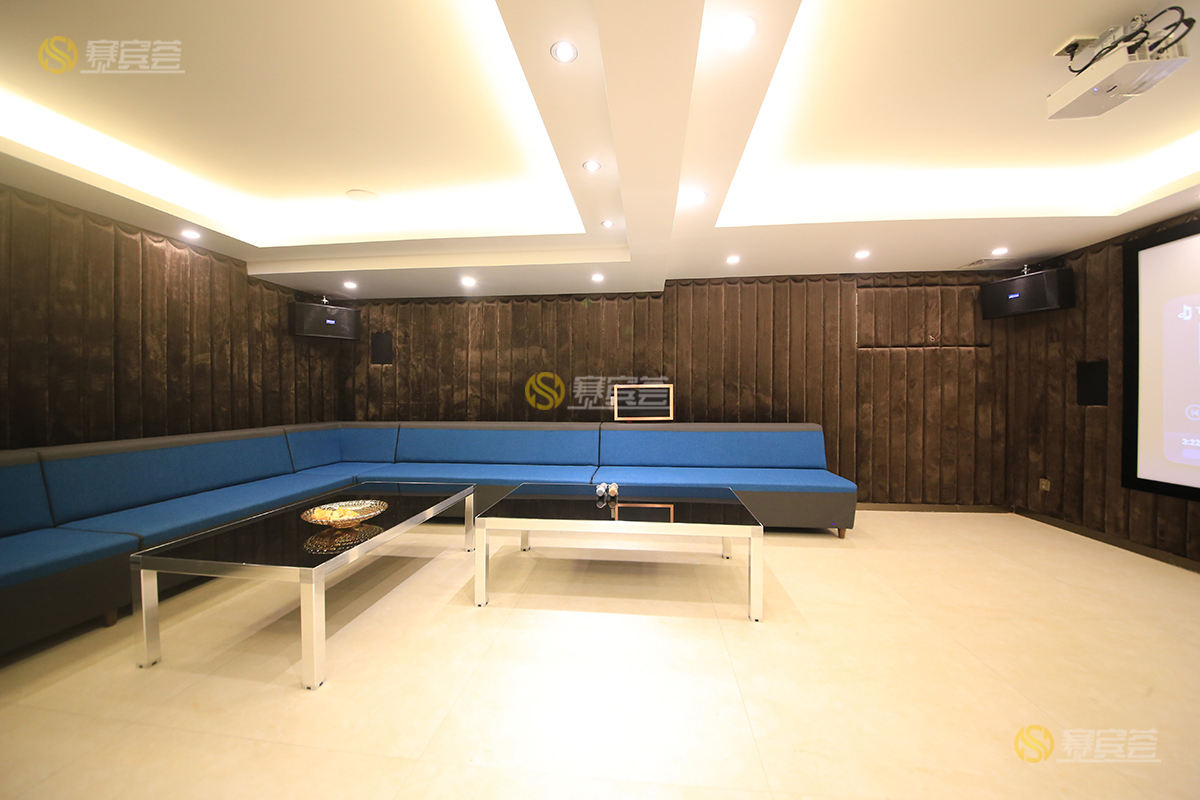

在此項目《雅瑤綠洲》所構建的影音室當中，獨立室起到了一室多用的作用，除了所構建的影院觀影，另一K歌系統也讓這個獨立室有卡拉OK房的作用。在快節奏 的生活之余回到家高歌幾曲，這也是一種放松的方式。KTV系統，使用的是專業演繹音響的三大品牌之一：英國MASU 4只，經由專業調音，其聲色特點為高中頻清亮細膩，通透，低頻有力彈性好，讓表演更為生動，更有感染力，而演唱輕松自如，增加演唱自信和愛好，帶來全新的震撼體驗效果，使得業主更加熱愛K歌。

團隊

設計

李智達，曾獲多項平面設計獎項，所專所長室內空間設計，對新中式空間設計情有獨鐘，從事影音智能行業三年，個人愛好研究各類影音產品，喜歡探索新鮮事物，對待工作熱情負責。

設計師

郭生鋒，個人所專所長智能家居、弱電、強電及安防監控；擅長私人影院、背景音樂的整體解決方案，從事影音智能行業十年，擁有專業扎實的智能家居功底，秉承嚴謹細致的工作態度，認真負責的處事方式，對待客戶細心耐心，事無巨細要求盡善盡美，經手打造超百間智能影院案例。

監理

整體風格

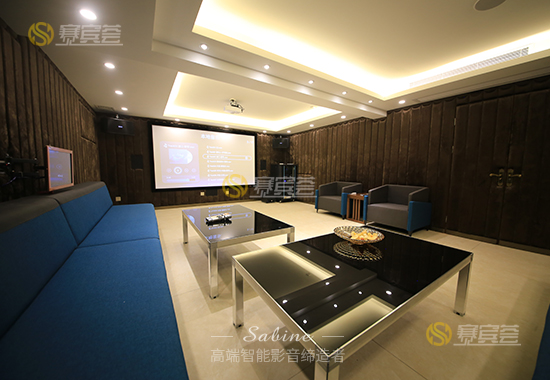

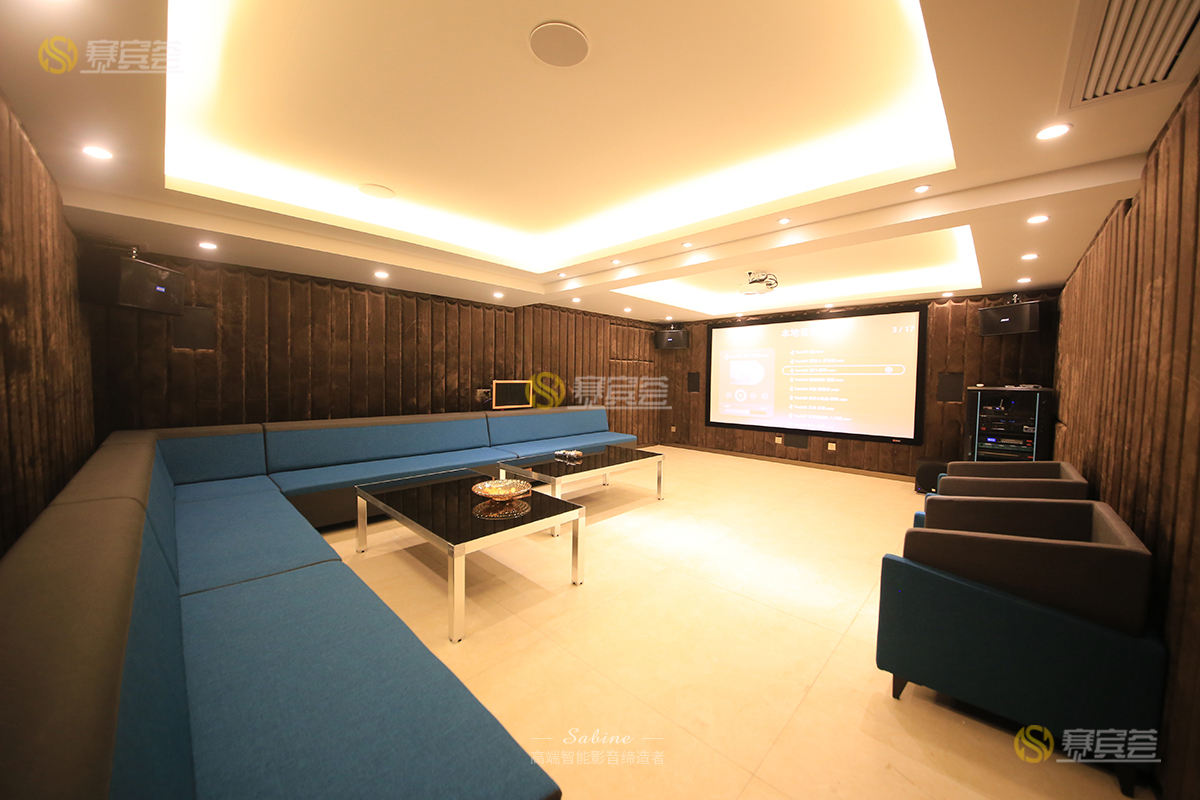

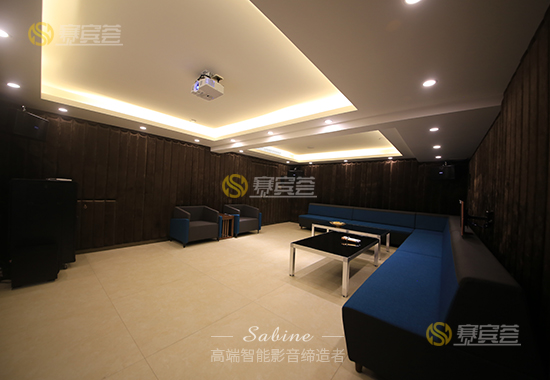

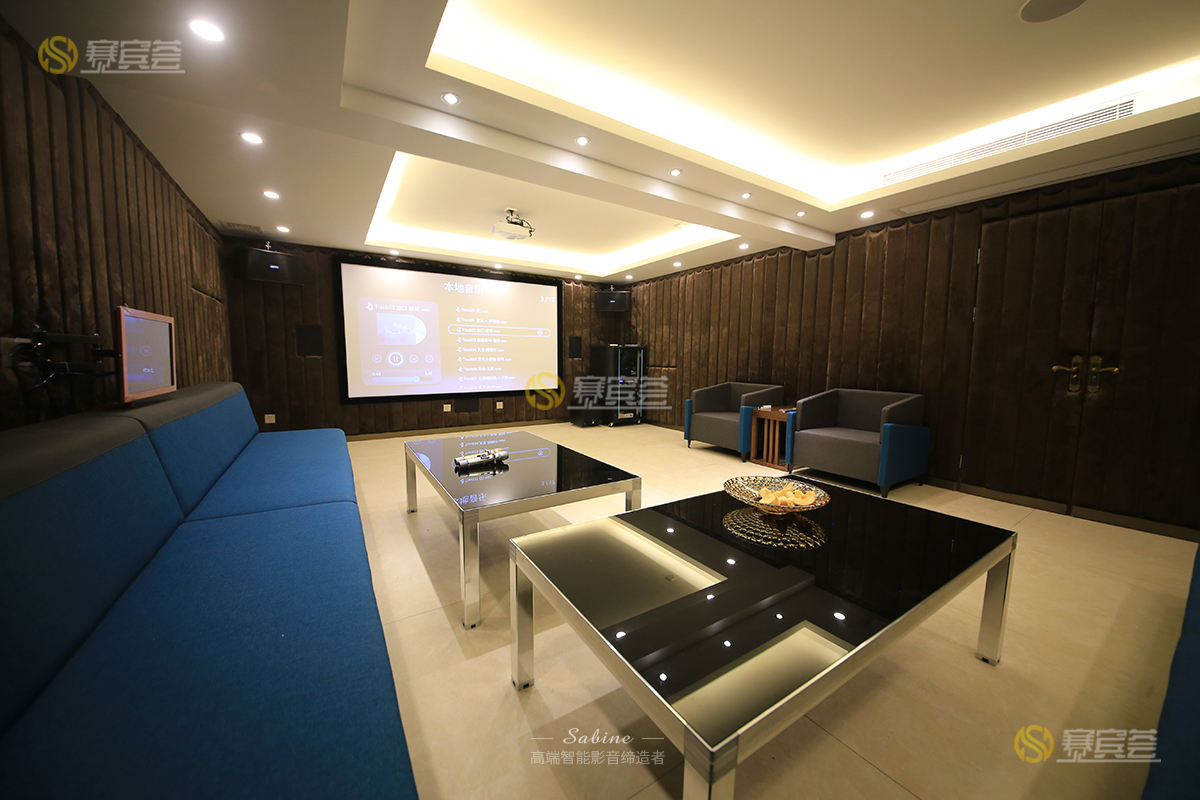

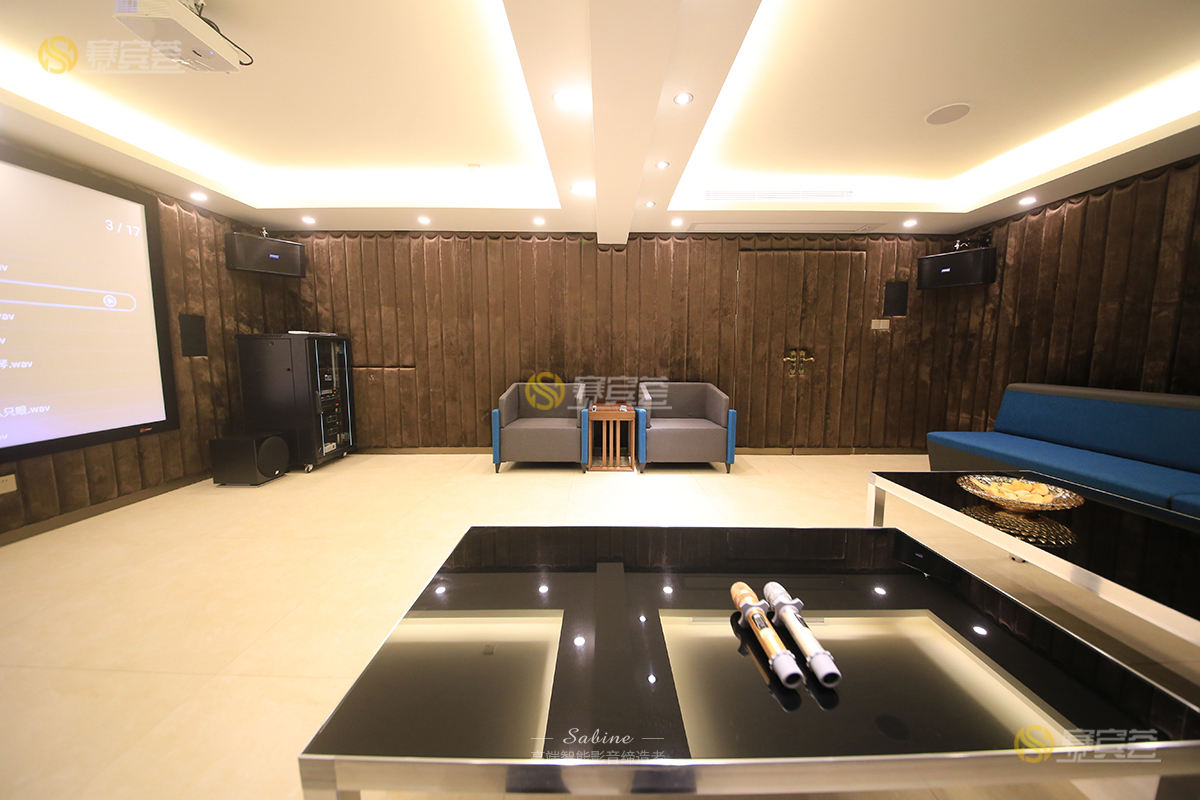

此間多功能影音室，整體色調以業主非常喜歡的沉穩藍及卡其色相間搭配，在神秘的卡其色包圍中一抹深藍納入其中，很好的為空間增添了生動的氣息，影音設備隱藏于聲學材料里面，絲毫不打擾到空間的整體設計，呈現出簡約、樸素但又奢華的整體設計之感，依照業主喜愛的風格所設計的影音室，自然是深的業主梁總的滿意。

構建過程

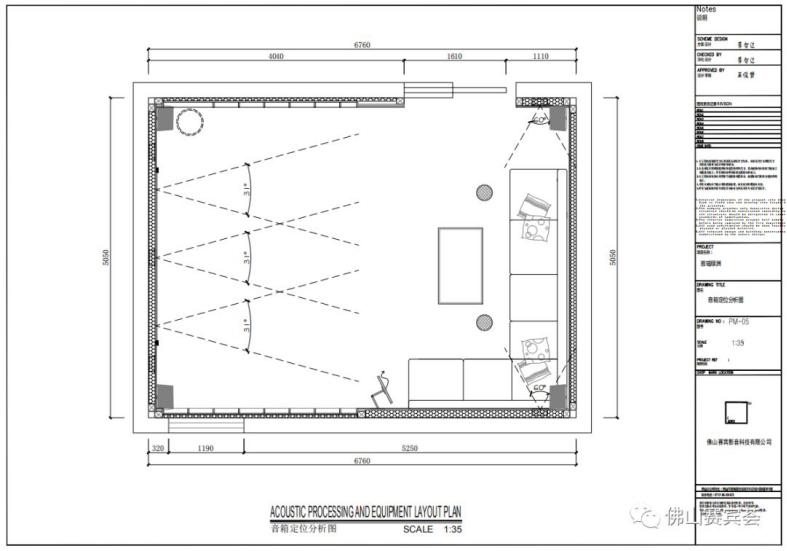

項目中5.1.2全景聲影音系統，整個聲場的表現是依靠結像原理實現的，更多的喇叭參于活動，任意相鄰的喇叭都可以通過結像虛似出喇叭之外的發聲體。全景聲通過增加頂置音箱在平面基礎上增上了z軸維度，實現全空間全包圍的定位效果。全景聲的全空間聲音目標的定位是通過頂置喇叭和周邊一周喇叭的相互作用，來實現全方面的精準定位，也就是：全景聲頂部信息不是僅由頂部喇叭發出的，而是頂部喇叭和其它喇叭結像的結果。

根據結像合成的矢量原理，頂部喇叭其實只需要一只就可以實現全部結像定位，實際在應用時使用更多的喇叭(2個)，是為了在較低層高時得到更均勻的頂置聲音分布。

設計心得

根據自己的房間條件選擇合適的全景聲布局，只要按照標準位置放置喇叭，都會有不錯的表現，所以影院沒有必要一味的追求喇叭多化。
